Mano savaime saugus infraraudonųjų spindulių imtuvas

1.1 Taikymo ir naudojimo sritis
FHS10 Mine Intrinsically Safe Infraraudonųjų spindulių imtuvas yra naujas produktas, kurį sukūrė mūsų įmonės techninis personalas, atlikęs išsamius tyrimus ir pakartotinius bandymus. Šis produktas naudojamas kartu su mūsų pagamintu ZMK127-Z Mine Air Door Electric Control Device Host, kad būtų galima aptikti žmonių buvimą požeminėse anglių kasyklose, leidžiančius valdyti oro durų atidarymą ir uždarymą. Imtuvo zondas naudoja importuotus komponentus, siūlančius ilgą aptikimo diapazoną, didelį jautrumą ir patikimą veikimą.

1.2 Sprogimo-atsparumo tipas
Iš esmės saugus kasyklos tipas, pažymėtas kaip „Ex ib I Mb“.

1.3 Modelis

1.4 Susijusi įranga
Žr. pagrindinių komponentų (dalių) ir svarbių žaliavų sąrašą.

Įrenginys turi veikti įprastai tokiomis sąlygomis:
a) Aplinkos temperatūra: nuo 0 laipsnių iki 40 laipsnių;
b) Vidutinė santykinė oro drėgmė: mažesnė arba lygi 95 % santykinio drėgnumo (esant 25 laipsniams);
c) Atmosferos slėgis: nuo 80 kPa iki 106 kPa;
d) aplinka anglies kasyklose, kurioje yra metano ir anglies dulkių sprogimo pavojus;
e) vietose, kuriose nėra stiprios vibracijos ar smūgio;
f) Vietos, kuriose nėra korozinių dujų, kurios kenkia metalams ar izoliacinėms medžiagoms;
g) Vietos, kuriose nelašėjo vanduo.

3.1 Maitinimo šaltinis
a) Darbinė įtampa: DC 12V;
b) Darbinė srovė: mažesnė arba lygi 30 mA;

3.2 Priėmimo atstumas:(nuo 0 iki 10) m.

3.3 Išvesties signalas
Priima infraraudonuosius signalus iš siųstuvo ir perduoda aukšto/žemo lygio signalus pagrindiniam kompiuteriui. Aukštas lygis Didesnis arba lygus 6 V, žemas lygis Mažesnis arba lygus 0,5 V.

4.1 Matmenys:Φ59 mm × 104 mm.

4.2 Svoris:0,5 kg.

4.3 Darbo principas:

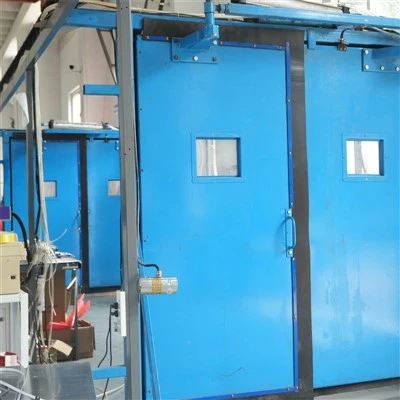

Mine Intrinsically Safe Infraraudonųjų spindulių siųstuvas sukuria nematomą stebėjimo liniją. Kai pėstysis praeina, infraraudonųjų spindulių imtuvas FHS10 Mine savaime saugus infraraudonųjų spindulių imtuvas automatiškai tai aptinka ir perduoda signalą į ZMK127-Z Mine Air Door elektrinio valdymo įrenginio pagrindinį įrenginį, kuris automatiškai atidaro duris. Imtuvas susideda iš aptikimo įvesties grandinės, įtampos palyginimo grandinės ir signalo išvesties grandinės. Kai imtuvas aptinka, kad kažkas praeina, šeimininkas turi kontroliuoti oro duris, kad atsidarytų. Kai praėjimo neaptinkama, šeimininkas turi kontroliuoti, kad oro durys užsidarytų po uždelsimo.

Scheminė veikimo principo schema parodyta žemiau:

Infraraudonųjų spindulių siųstuvas┄┄Imtuvas → Signalo kondicionavimas ir stiprinimas → Valdymas

5.1 Diegimas
5.1.1 Įrengimas: imtuvas ir siųstuvas turi būti pritvirtinti abiejose anglies kasyklos kelio pusėse, 1,0 metro aukštyje nuo žemės.
5.1.2 Imtuvas buvo visiškai išbandytas ir sukalibruotas gamykloje ir nereikalauja papildomo derinimo.

5.2 Veikimas
Laidų prijungimo instrukcijos:

+12V: Maitinimo įvesties gnybtas 12V DC maitinimo šaltiniui

GND: Bendras įžeminimo gnybtas

5.3 Priežiūra
5.3.1 Imtuvas turi būti įrengtas vietoje, kurioje nelašėtų vanduo.
5.3.2 Imtuvas ir siųstuvas turi būti pritvirtinti abiejose anglies kasyklos kelio pusėse su zondais vienas priešais kitą, 1 metro aukštyje virš žemės.
5.3.3 Saugokite, kad dulkių slopinimo personalas nepapuršktų vandens į zondą, nes tai gali sukelti imtuvo gedimą.
5.3.4 Imtuvo tvirtinimo vietoje neturi būti nuolatinės stiprios vibracijos.
5.3.5 Iš esmės saugūs susiję gaminiai neturi būti atsitiktinai sujungti su kita įranga, kuriai nebuvo atlikta bendra patikra.
5.3.6 Atlikdami techninę priežiūrą, nekeiskite elektrinių parametrų, specifikacijų ar komponentų modelių, susijusių su vidinės saugos grandinėmis ir ne-vidinės saugos grandinėmis.

1 lentelė

Supakuotą imtuvą galima gabenti jūra, sausuma arba oru, jei jis yra apsaugotas nuo tiesioginio lietaus ir sniego poveikio.

Supakuotą imtuvą galima laikyti 12 mėnesių aplinkoje, kurios temperatūros diapazonas yra nuo -10 laipsnių iki +40 laipsnių, o santykinė oro drėgmė yra mažesnė arba lygi 90 % santykinio drėgnumo.

Gavę gaminį, atidžiai apžiūrėkite pakuotės išorę, ar nepažeista transportavimo metu. Jei aptinkate kokių nors sutrikimų, nedelsdami praneškite gamintojui. Išpakuodami patikrinkite, ar dėžutėje yra šie dokumentai ir daiktai:
a) gaminio atitikties sertifikatas;
b) Vartotojo vadovas;
c) pakuočių sąrašas;
d) Pridedami priedai.
